根據(jù)巖礦鑒定及前期的探索試驗，確定該鐵礦的選別采用三段磨礦、三段磁選的工藝較為合適，為確定*佳的選別工藝流程，進(jìn)行了詳細(xì)的試驗研究。以下試驗采用委托方提供的正式樣品。弱磁選設(shè)備為XCR-74型鼓型濕法弱磁選機，磁篩設(shè)備為我所自行設(shè)計研制。

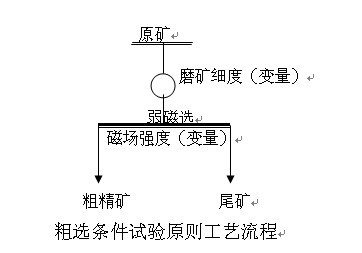

對一段粗選進(jìn)行磨礦細(xì)度和磁場強度條件試驗，試驗原則工藝流程見下圖：

1、粗選磨礦細(xì)度試驗

磁場強度選用107.46kA/m為固定試驗條件，進(jìn)行磨礦細(xì)度的條件試驗，試驗工藝流程見上圖，試驗結(jié)果見下表。

磁鐵礦粗選磨礦細(xì)度試驗結(jié)果

試驗結(jié)果表明，隨著磨礦細(xì)度的增加，粗精礦全鐵品位逐漸增加，但全鐵回收率有所降低，為保證粗選的回收率，選取磨礦細(xì)度為-0.074mm占51.00％。

2、粗選磁場強度試驗

磨礦細(xì)度選用-0.074mm占51.00％為固定條件，進(jìn)行粗選磁場強度試驗，試驗工藝流程見上表，試驗結(jié)果見下表。

磁鐵礦粗選磁場強度試驗結(jié)果

試驗結(jié)果表明，隨著磁場強度的增大，粗精礦全鐵品位逐漸降低，全鐵回收率逐漸增加，為了保證粗選的回收率，選取磁場強度為111.44kA/m。
